Service-Gateway
Das Service-Gateway (SGW) ist eine Ausprägung des IT-Systemtyps Gateway der Referenzarchitektur. Es ermöglicht die Kommunikation zwischen den Services der Anwendungslandschaft und externen Systemen. Als Ingress-Gateway stellt es Services der Anwendungslandschaft für externe Systeme bereit, während es als Egress-Gateway externe Services in die Anwendungslandschaft integriert.
Als zentrale Vermittlungskomponente übernimmt das SGW wesentliche Aufgaben wie die Authentifizierung und Autorisierung sowie die Transformation von Anfragen und Antworten zwischen den angebundenen Services.
1. Überblick

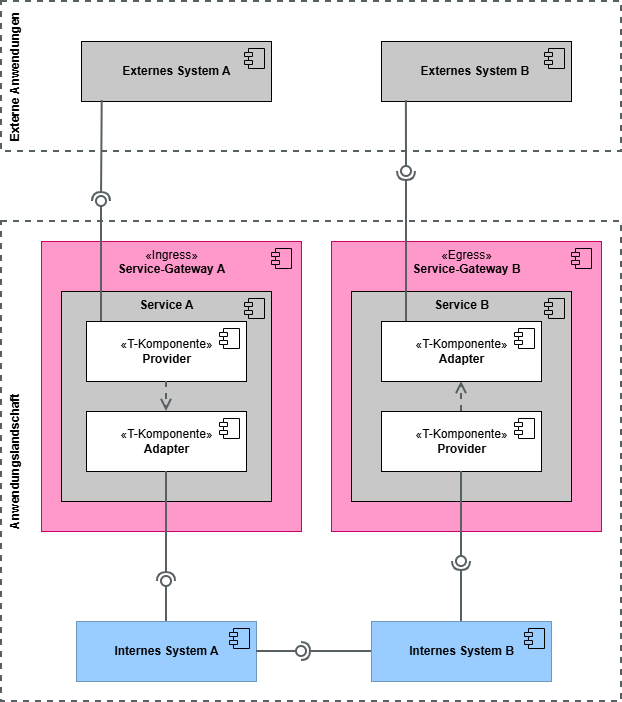

Gemäß der Referenzarchitektur kommunizieren Systeme auf Basis von Services. Die Kommunikation findet ausschließlich nach dem Kommunikationsmuster Request-Response statt. Das bedeutet, dass Systeme ihre Fachlichkeit anderen Systemen in Form von Services anbieten. Hierbei ist zu unterscheiden, ob ausschließlich Systeme innerhalb der Anwendungslandschaft miteinander kommunizieren oder ob die Kommunikation auch Systeme einschließt, die außerhalb der Anwendungslandschaft liegen.
Service-Gateways beinhalten die Implementierung von Services. Damit bieten sie externen Systemen Services von Geschäftsanwendungen und Querschnittsystemen an und machen externe Services für die Systeme der Anwendungslandschaft verfügbar.
Ein Service-Gateway darf beliebig viele Services anbieten bzw. konsumieren. Allerdings sollte die Zuordnung von Services zu einem Service-Gateway nach fachlichen bzw. inhaltlichen Gesichtspunkten erfolgen. Maßgebend sind hier die fachliche Nähe und der Entwicklungszyklus der beteiligten Systeme, um Anpassungszyklen und Inbetriebnahmen möglichst einfach zu halten.
So wird in der Regel pro Geschäftsanwendung je ein Service-Gateway für eingehende Aufrufe (Service-Ingress) und ausgehende Aufrufe (Service-Egress) mit allen zugehörigen Services angeboten (siehe Abbildung 1 und Kommunikation mit externen Systemen).
Wird ein Service von einem externen System angeboten, wird er als „externer Service“ bezeichnet. Ein Service-Egress-Gateway macht diesen „externen Service“ als „internen Service“ der Anwendungslandschaft verfügbar. Wird ein Service von einem internen System angeboten, so ist das ebenfalls ein „interner Service“. Wenn ein Service-Ingress-Gateway diesen „internen Service“ einem System außerhalb der Anwendungslandschaft zugänglich macht, ist dies ein „externer Service“ der Anwendungslandschaft.
| Wir verwenden den Begriff Service in der allgemeinen Form, der sowohl für einen Webservice als auch für einen REST-Service steht. Der Begriff Webservice steht hier ausschließlich im Kontext von SOA-Technologien gemäß der Definition des W3C , um die Kommunikation mit externen Systemen zu beschreiben. REST-Service steht naturgemäß für einen Dienst, der über REST kommuniziert (siehe dazu die ursprüngliche Definition von Roy Fielding ). |
2. Service-Ingress-Gateway
Dieser Abschnitt behandelt das Service-Ingress-Gateway. Zunächst werden die Aufgaben und Anforderungen dargelegt, gefolgt von der Darstellung der Standardarchitektur. Abschließend wird die Deaktivierung von Services in Abschnitt Deaktivierung von Services thematisiert.
2.1. Aufgaben und Anforderungen
Ein Service-Ingress-Gateway stellt eine interne Service-Schnittstelle für externe Systeme zur Verfügung. Während die Kommunikation mit externen Systemen via SOAP/HTTP oder REST/HTTP erfolgen kann, findet der Datenaustausch zwischen dem Ingress-Gateway und den internen Systemen ausschließlich über REST statt. Zur Bereitstellung des Services muss ein Service-Ingress-Gateway unter anderem die folgenden Aufgaben erledigen:
-
Authentifizierung: Jeder Service-Aufruf eines externen Systems muss authentifiziert werden.
-
Autorisierung: Das Service-Ingress-Gateway führt eine Autorisierung von Service-Aufrufen auf Ebene von Service-Operationen durch. Nicht autorisierte Service-Aufrufe sollen so frühzeitig abgeblockt werden.
-
Transformation: Das Service-Ingress-Gateway muss für jeden Service-Aufruf die externe Repräsentation der Daten in eine interne Datenrepräsentation der Daten transformieren. Für die Rückgabewerte und Fehlermeldungen müssen die internen Repräsentationen in die externen Repräsentationen transformiert werden.
-
Service-Aufruf: Nachdem die Authentifizierung und die Autorisierung erfolgreich war und die externe Datenrepräsentation in die interne Datenrepräsentation umgewandelt wurde, muss das Service-Ingress-Gateway den entsprechenden internen Service aufrufen.
Weiter muss ein Service-Ingress-Gateway die folgenden Anforderungen erfüllen:
-
Zustandslosigkeit: Entsprechend einer service-orientierten Architektur sollen alle Service-Aufrufe zustandslos sein. Das bedeutet letztendlich, dass bereits die interne Service-Schnittstelle zustandslos sein muss.
-
Nachrichten-Zuordnung: Jeder Service-Aufruf soll eindeutig identifizierbar sein. Insbesondere soll auch in den Logging-Meldungen des aufgerufenen Systems eindeutig erkennbar sein, welcher Service-Aufruf verantwortlich für die Logging-Meldung ist. Hierzu wird für jeden Service-Aufruf eine eindeutige Correlation-ID erzeugt.
-
Konfigurierbarkeit: Die URLs, unter denen die interne Service-Schnittstelle und die externen Services verfügbar sind, müssen konfigurierbar sein.
-
Skalierbarkeit: Das Service-Ingress-Gateway muss sich horizontal auf verschiedene Clusterknoten verteilen lassen.
-
Monitoring: Das Monitoring im Service-Ingress-Gateway soll gemäß Konzept Überwachung erfolgen.
-
Logging: Fehler sollen innerhalb des Service-Ingress-Gateways gemäß Konzept Logging geloggt werden.
2.2. Standardarchitektur
Die Standardarchitektur des Service-Ingress-Gateways ist in Abbildung 2 dargestellt.
Gemäß dieser Architektur beinhaltet das Service-Ingress-Gateway zwei wesentliche Komponenten, welche stellvertretend die Komponenten Provider und Adapter implementieren:
-
ServiceSst: Die Service-Schnittstelle, die nach außen angeboten wird. Wenn über SOAP kommuniziert wird, dann handelt es sich um eine Webservice-Schnittstelle, andernfalls um eine REST-Schnittstelle.
-
ServiceAdapter: Die eigentliche Implementierung des Service-Ingress-Gateways, welche die Daten des Service-Aufrufs auf die REST-Schnittstelle des internen Systems abbildet und diese aufruft.
Für die Beschreibung wird beispielhaft SOAP als Kommunikationsprotokoll mit dem externen System angenommen.
Ein Service-Ingress-Gateway nimmt über ein Webservice-Framework den Webservice-Aufruf des externen Systems entgegen.
Das Webservice-Framework erzeugt dann auf Basis der übertragenen SOAP-Nachricht die passenden Modellobjekte (z.B. JAXB-Beans) und übergibt diese an die Webservice-Schnittstelle des Service-Ingress-Gateways (ServiceSst).
Die Webservice-Schnittstelle (Komponente ServiceSst) ist intern analog zu REST-Service-Schnittstellen aufgebaut.
Sie führt zunächst eine Authentifizierung und eine erste Autorisierung des aufrufenden externen Systems durch.
Falls das externe System am IAM-System erfolgreich authentifiziert werden konnte und falls das externe System autorisiert ist, den Webservice aufzurufen, wird die Komponente ServiceAdapter aufgerufen.
Die Komponente ServiceAdapter wandelt mithilfe von Mappings in die passenden Transportobjekte der REST-Schnittstelle des internen Systems um.
Anschließend ruft sie die Schnittstelle des internen Systems über REST auf.
Das Ergebnis des Schnittstellenaufrufs wird mithilfe von Mapping wieder in ein Objekt umgewandelt und an die Webservice-Schnittstelle (ServiceSst) zurückgegeben, die ihrerseits das Ergebnis über das Webservice-Framework an den externen Aufrufer zurückgibt.
Tritt während der Verarbeitung des Service-Aufrufs eine Exception auf, so wird diese durch die Exception-Fassade in der Komponente ServiceSst abgefangen und in eine externe Fehlermeldung umgewandelt.
Diese externe Fehlermeldung wird dann vom Webservice-Framework als Web-Fault an den Aufrufer zurückgegeben.
2.2.1. Authentifizierung und Autorisierung
Service-Aufrufer müssen sich zertifikatsbasiert authentifizieren. Bei der Kommunikation über HTTP nimmt der Loadbalancer dazu die SSL-Terminierung vor.
Die Autorisierung kann mithilfe eines im Authorization Header gesetzten Bearer Tokens durchgeführt werden, welches der aufgerufene Service zuvor vom IAM-System bezieht.
| Authorization-Header | Beschreibung |
|---|---|
|
Der Authorization Header enthält das Bearer Token, welches zur Autorisierung des Service-Aufrufs verwendet wird. |
Bei der Weiterleitung der Anfragen an das interne System ist keine erneute Authentifizierung des aufrufenden Systems mehr notwendig, da die bereits durchgeführte Autorisierung im SecurityContext von Spring gespeichert und bei der Weiterleitung von Anfragen automatisch mit übermittelt wird.
2.2.2. Fehlerbehandlung
Die Fehlerbehandlung innerhalb des Service-Ingress-Gateways richtet sich nach den Vorgaben des Konzepts zur Fehlerbehandlung der IsyFact.
Aus Sicherheitsgründen gibt das Service-Ingress-Gateway einige der Fehlermeldungen nicht im Original-Fehlertext an externe Systeme weiter. So kann der Aufrufer beispielsweise bei fehlgeschlagenem Login nicht erkennen, dass der Grund ein falsches Kennwort war. Fachliche und technische Fehler der internen Systeme werden nicht in eine externe Darstellung umgewandelt. Sie werden durchgereicht bzw. zu einer einzigen Fehlermeldung aggregiert.
2.2.3. Validierung
Das Service-Ingress-Gateway kann beim Mapping von XML-Requests prüfen, ob diese in ihrer Struktur korrekt sind. Hierbei findet eine Validierung der Nachrichten gegen das XML-Schema statt.
Hintergrund: Die internen IT-Systeme haben unabhängig von den Service-Gateways die Pflicht, eine vollständige Validierung durchzuführen. Bestimmte Fehler können bereits durch das Service-Gateway behandelt werden und sparen so die Weiterleitung an das interne System ein.
Für weitere Informationen zur Validierung von REST-Anfragen siehe Validierung von Anfragen.
2.3. Deaktivierung von Services
Ein Service-Ingress-Gateway wird so implementiert, dass es durch Konfiguration z.B. mittels Schalter in der Datei application.properties deaktiviert werden kann, um beispielsweise Wartungsarbeiten am dahinter gelagerten Service vorzunehmen.
Das Verhalten ist dabei wie folgt:
-
Im aktivierten Zustand werden die Anfragen regulär an den inneren Service gesendet.
-
Im deaktivierten Zustand wird ein Fehler mit einem entsprechenden Fehlercode ausgegeben und einer Fehlermeldung (z.B. "Der aufgerufene Service ist deaktiviert.") an den externen Aufrufer zurückgeliefert.
3. Service-Egress-Gateway
Dieser Abschnitt befasst sich mit dem Service-Egress-Gateway. Die Darstellung beginnt mit den Aufgaben und Anforderungen, gefolgt von der Standardarchitektur. Die Sicherheitsaspekte werden im nachfolgenden Abschnitt erläutert.
3.1. Aufgaben und Anforderungen
Service-Egress-Gateways übernehmen die technische Kommunikation mit dem externen Service sowie die Abbildung von Transportobjekten des Services auf Geschäftsobjekte und Exceptions des Backends.
3.2. Standardarchitektur

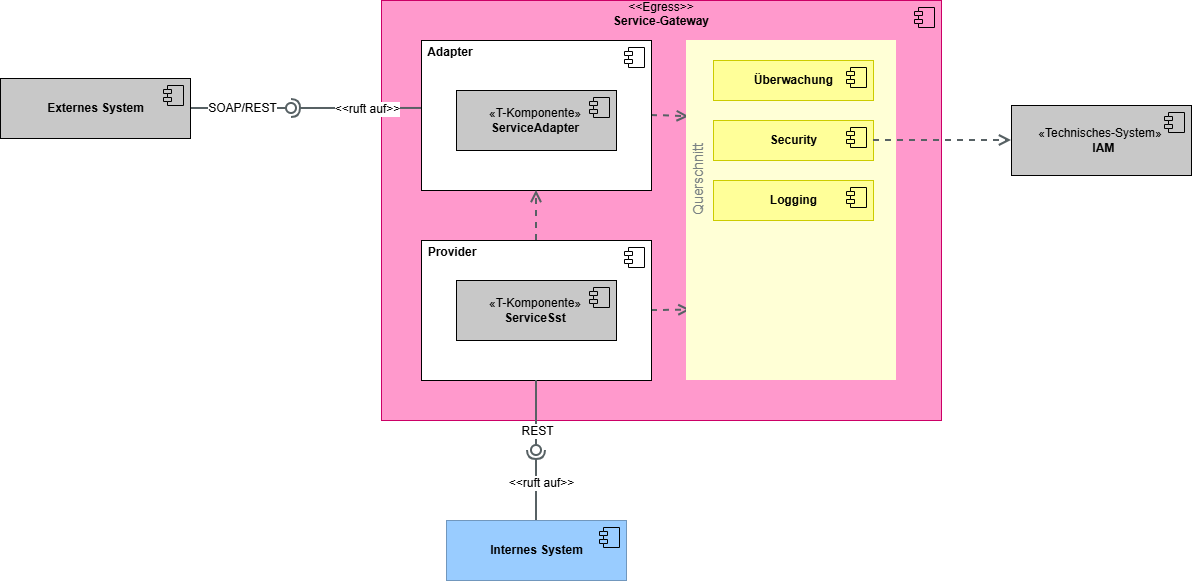

Die Standardarchitektur des Service-Egress-Gateways ist in Abbildung 3 dargestellt.
Gemäß dieser Architektur gliedert sich das Service-Egress-Gateway in die zwei Komponenten Provider und Adapter, welche jeweils durch ServiceSst und ServiceAdapter implementiert sind:
-
ServiceSst: Die REST-Schnittstelle, über die der externe Service den Systemen der Anwendungslandschaft angeboten wird. Im Falle von SOAP als Kommunikationsprotokoll handelt es sich um eine Webservice-Schnittstelle.
-
ServiceAdapter: Die eigentliche Implementierung des Service-Egress-Gateways, welche die Daten des internen Service-Aufrufs auf die Webservice-Schnittstelle des externen Systems abbildet und diese aufruft.
Durch die Aufteilung eines Service-Egress-Gateways in diese beiden Komponenten kann er sauber in die Schichten der internen Strukturierung des Service-Gateways eingebunden werden (siehe Abbildung 3).
Der grobe Ablauf bei der Bearbeitung einer Anfrage beginnt mit einem Request eines internen Systems an das Service-Egress-Gateway im Service-Gateway geschickt wird. Die Authentifizierungsdaten werden dabei im Request des internen Systems mitgeschickt. So können Systeme aus verschiedenen Domänen das gleiche Service-Egress-Gateway verwenden, obwohl sie unterschiedliche Authentifizierungsinformationen für den Aufruf des externen Service benötigen. Authentifizierungsdaten sind üblicherweise Kennung, Kennwort und Zertifikat.
Das Service-Egress-Gateway nimmt den Request des internen Systems über die Komponente ServiceSst entgegen.
Diese Komponente implementiert einen normalen REST-Service und führt zunächst eine Autorisierung des Service-Aufrufs durch.
Dabei wird geprüft, ob der Aufrufer aus Sicht der Anwendungslandschaft das Recht hat, den externen Service zu nutzen.
Ist das der Fall, wird die Komponente ServiceAdapter aufgerufen.
Der ServiceAdapter wandelt den Request des internen Systems in das benötigte Format des externen Services um.
Die Verbindung zum externen Service wird durch den Adapter des Egress-Gateways aufgebaut. Je nach Konfiguration und Art der Kommunikation sorgt der Adapter des Egress-Gateways für den Aufbau einer verschlüsselten Verbindung über das HTTPS-Protokoll. Näheres dazu wird in Abschnitt Sicherheit beschrieben.
Bei Kommunikation über SOAP gibt das Webservice-Framework die Antwort des externen Service wieder als JAXB-Objekte an den Adapter zurück, der sie seinerseits an die ServiceSst zurückgibt.
Die Schnittstelle des Egress-Gateways erzeugt daraus Transfer-Objekte oder ggf. Fehler-Exceptions und gibt diese als Ergebnis des REST-Aufrufs an das interne System zurück.
Je nach Anwendungsfall kann SOAP oder REST als Protokoll für die Kommunikation mit dem externen System verwendet werden. Das Nachrichtenformat ist mit dem Anbieter des externen Service abzustimmen. Die Kommunikation zwischen dem Egress-Service-Gateway und dem internen System findet ausschließlich unter Verwendung von REST statt.
3.3. Sicherheit
Diese Kapitel behandelt die Absicherung der Verbindung eines Service-Egress-Gateways zu einem externen Service.
3.3.1. Zertifikatsbasierte Absicherung
Informationen zur Nutzung von Zertifikaten sind in IsyFact Dokumentation zu Zertifikaten zu finden.
3.3.2. Client-Credentials-basierte Client-Authentifizierung
Sowohl für unverschlüsselte als auch für verschlüsselte Verbindungen kann eine Authentifizierung des Service-Egress-Gateways gegenüber dem externen Service auf Basis von Client-Credentials vereinbart werden.
Die Konfiguration der Authentifizierung erfolgt über die üblichen Application-Properties des Springframeworks für die Definition von OAuth2-Client-Registrierungen einer isy-security oauth2ClientRegistrationId gemäß dem Konzept Security .
4. Monitoring
Die Überwachung erfolgt sowohl im Service-Ingress-Gateway als auch im Service-Egress-Gateway, entsprechend dem Konzept Überwachung , per Spring Boot Actuator.
Standardmäßig werden die Actuator-Endpunkte health, info und metrics über HTTP bereitgestellt.
Die Liveness- und Readiness-Zustände werden als Health-Gruppen unter /actuator/health/liveness und /actuator/health/readiness bereitgestellt.
Die bereitgestellten Endpunkte sind entsprechend den Nutzungsvorgaben Überwachung durch Authentifizierung abzusichern.
